★ | WZH料仓控制系统 | 阅读数:8478 | ||

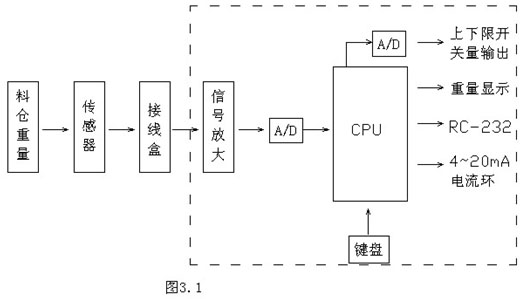

本系统是专门为提高料仓计量控制精度,改善生产工艺条件而设计,具有计量准确、操作简便、运行可靠、安装使用方便等特点。根据不同的工艺设计要求,只要选择传感器的量程大小就可以组成500吨以下各种量程的料仓计量控制。广泛应用于建材、化工、冶金等领域,在全国众多的用户中享有良好的信誉。 二、WZH技术指标 计量准确度:III级 自带传感器供桥电源DC12V最多可接8只阻抗350的传感器 可任意设定上下限控制开关量输出 16位分辨率的4~20mA电流信号输出,(负载电阻700) RS232-C或RS485串行通讯接口,能设定通讯地址,实现跟上位连接控制 可选择零区范围自动置零 过载报警 面板称量标定及各种参数设置 自动零位跟踪 工作环境温度:-10~40C 相对湿度 90%(无冷凝) 额定工作电源:AC220V 15% 50HZ 2 % 功耗:30W 三、散料秤工作原理 本系统方框如图3.1所示

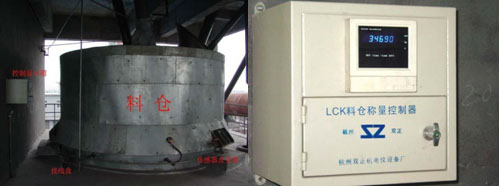

料仓主要起到贮存物料,根据工艺要求可做成大小不等的各种料罐。并将料罐装在传感器上,使料罐及物料的重量全部加在传感器上。 3.2 传感器 传感器选用SZC-5Z柱式电阻应变式传感器,全密封双球头结构受力后自动调心,采用亚弧焊接,不锈钢外壳,防潮性好,承载方式为压式,动态响应快,过载能力强,安装使用方便。量程可根据要求选择,从5t~100t。精度0.03%F.S,灵敏度为1.5~2.0mV/V。 |
